 Přístrojová a strojová kolečka

formátovat pro tisk

Typ 2470, 2478, 2475, 2477 - PJO, PJP - průměr 50 a 75 mm




2470 otočná kolečka
2478 pevná kolečka
2475 otočná kolečka s brzdou
2477 otočná kolečka s celkovou brzdou


Vidlice je vyrobena z ocelového pozinkovaného plechu, otáčivé ložisko s dvojitým kuličkovým věncem.



PJO:

Disk kola: šedý polypropylen
Běhoun: termoplastická šedá pryž
Kluzné ložisko Kluzné ložisko

PJP:

Disk kola: šedý polypropylen
Běhoun: termoplastická šedá pryž
S umělohmotným krytem kola
Kuličkové ložisko Kuličkové ložisko





kladka otočná kladka pevná kladka s brzdou kola
Typ kolečka
Průměr kolečka
Způsob uchycení
průměr kola šíře běhounu
Kluzné ložisko
Válečkové ložisko
Kuličkové ložisko
Kuželové ložisko
rozměry upevňovací desky rozteč otvorů na šrouby průměr otvorů pro šrouby vyosení kola celková výška nosnost
2470 2478 2475   mm mm   mm mm mm mm mm kg
2470    2475 PJO 050 P40-60 50 19 Kluzné ložisko 60x60 48/38x48/38 6,3 25 69 40
   2478   PJO 050 P40-55 50 19 Kluzné ložisko 55x55 44/38,5x44/38,5 6,3   69 40

2470   2475 PJO 050 P30 50 19 Kluzné ložisko 11     25 68,5 50

2470   2475 PJO 050 B10* 50 19 Kluzné ložisko 11x31*     25 71,5 50

2470   2477 PJO 075 P40-60 75 25 Kluzné ložisko 60x60 48/38x48/38 6,3 24 100,5 75
  2478   PJO 075 P60 75 25 Kluzné ložisko 67x60 48/40x48/40 6,3   100 75
2470   2477 PJP 075 P40-60 75 25 Kuličkové ložisko 60x60 48/38x48/38 6,3 24 100,5 75
  2478   PJP 075 P60 75 25 Kuličkové ložisko 67x60 48/40x48/40 6,3   100 75

2470   2477 PJO 075 P30 75 25 Kluzné ložisko 11     24 100 75
2470   2477 PJP 075 P30 75 25 Kuličkové ložisko 11     24 100 75

2470   2477 PJO 075 R07^ 75 25 Kluzné ložisko 19-35^     24 103 75
2470   2477 PJO 075 R47^ 75 25 Kluzné ložisko 21,5-40^     24 103 75
2470   2477 PJP 075 R07^ 75 25 Kuličkové ložisko 19-35^     24 103 75
2470   2477 PJP 075 R47^ 75 25 Kuličkové ložisko 21,5-40^     24 103 75

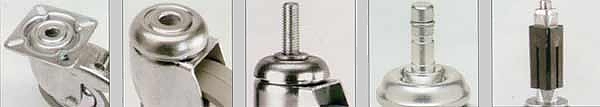

Varianty uchycení:

P40 P30 S70o B10* R07/R47^
